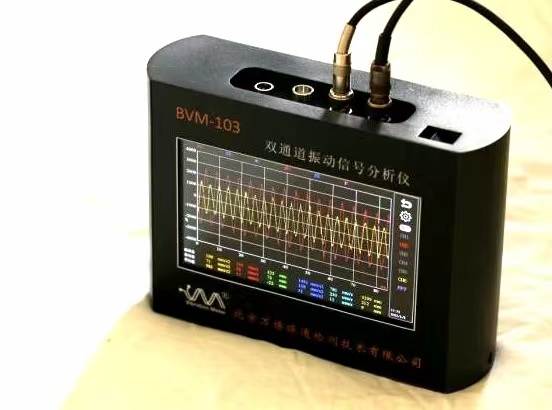

BVM-103

高端智能振動信號分析儀

1.CPU：32位ARM。

CPU采用32位ARM芯片STM32H743，主頻高達400Mhz。

2.顯示與操作

顯示屏為7英寸TFT真彩色電容觸摸屏，所有操作均通過觸摸屏進行，操作直觀方便。

3.傳感器接口：4個通道輸入2+1+1 同步采樣

傳感器接口包括2個振動傳感器通道，一個轉速傳感器通道，一個紅外測溫傳感器通道。

4、輸入傳感器類型：振動傳感器通道可接入ICP型傳感器和各種電壓型傳感器，包括加速度傳感器、速度傳感器和位移傳感器、渦流傳感器、噪聲傳感器以及各種電壓類型的傳感器。

5.波形分析功能

儀器動態顯示波形。

顯示的數量與接入振動傳感器的類型一致。

以一個振動傳感器接口為例：當接入振動加速度傳感器時，可以得到加速度波形、速度波形和位移波形；當接入振動速度傳感器時，可以得到速度波形和位移波形；當接入振動位移傳感器時，可以得到位移波形。

6、參數配置：

1)、采樣頻率：0-3MHz。 分析頻率：≥1MHz

2）、內存：8G

3）、采樣點數： 512、1024、4096、8192、16384可調

4）、頻譜分析：200、500、1000、2000、5000、10K、20K、50K…可調

5）、分析特征包括：峰峰值、有效值、線性平均值、指數平均、最大值、瞬時值等。

6）、信噪比：≥110dB

7）、分辨率：≤0.05

8）、函數窗：矩形、海寧、平頂、漢寧、力窗、指數窗…等。

9）、測量范圍和允許誤差：

    a) 振動位移(峰峰值)：            (1～10000)μm ，          ±1%

    b) 振動速度(真有效值)：          (0.2～299.9)mm/s，        ±1%

    c) 振動加速度(峰值)：            (0.2～299.9)m/s2 ，       ±1%

    d) 高頻包絡(判斷軸承與齒輪故障的指標):0.01~299.00）)m/s2 ，±1%

 e)溫度：                        -70.0～380.0)攝氏度       ±0.2%

    10)、工作溫度： (-40～80)℃。

    11)、電池：3.7V/8000mAh鋰電池

    12)、尺寸規格：230mm×160 mm×70 mm

    13）、重量：約1200克(含電池)。

    14）、連續工作時間：大于24小時

• 7.數字濾波功能

  濾波器采用FIR數字濾波器，可在硬件濾波的基礎上對輸入信號進行數字濾波。

  8.頻譜分析功能

  對接入的振動傳感器信號進行頻譜分析，采用時域波形和頻譜圖對應顯示的形式。

  9.軸心軌跡分析功能

  對接入的2個振動傳感器信號進行軌跡圖顯示分析。

  10.頻響測試功能

  電平觸發，也可使用錘擊法進行頻響測試，采樣方式為超前采樣，觸發方式為力信號觸發，單次觸發、多次觸發。

  11.顯示分析結果包括：階次顯示、頻響函數的實頻譜、虛頻譜、幅值譜和相位譜；相干函數；奈奎斯特圖等。

  12.階次分析功能

  階次分析采用跟蹤階次譜分析，可進行升降速測量。

  13.相位轉速采樣方式：轉速跟蹤采樣；每轉采樣點數64；等角度采樣間隔5.625o；

  14.轉速范圍：0-400000 r/min。

  15.動平衡功能

  使用影響系數法進行轉子的動平衡計算，包括單面動平衡和雙面動平衡。具有進行試重計算和平衡量分解等功能。

  16.測溫功能

  實時非接觸測量溫度，顯示溫度及其變化曲線。

  17.數據保存與管理

  每個分析界面都配備了數據保存的功能，可將測試數據保存至內置大容量?jī)?nèi)存。使用FAT32文件管理系統進行SD卡文件的管理，可視化的文件管理器功能，可顯示文件的大小和修改日期，支持打開、刪除測試文件等操作。

  18.無線WiFi功能

  內嵌WiFi模塊，可與計算機進行聯網，可進行數據傳輸和聯網操作。
