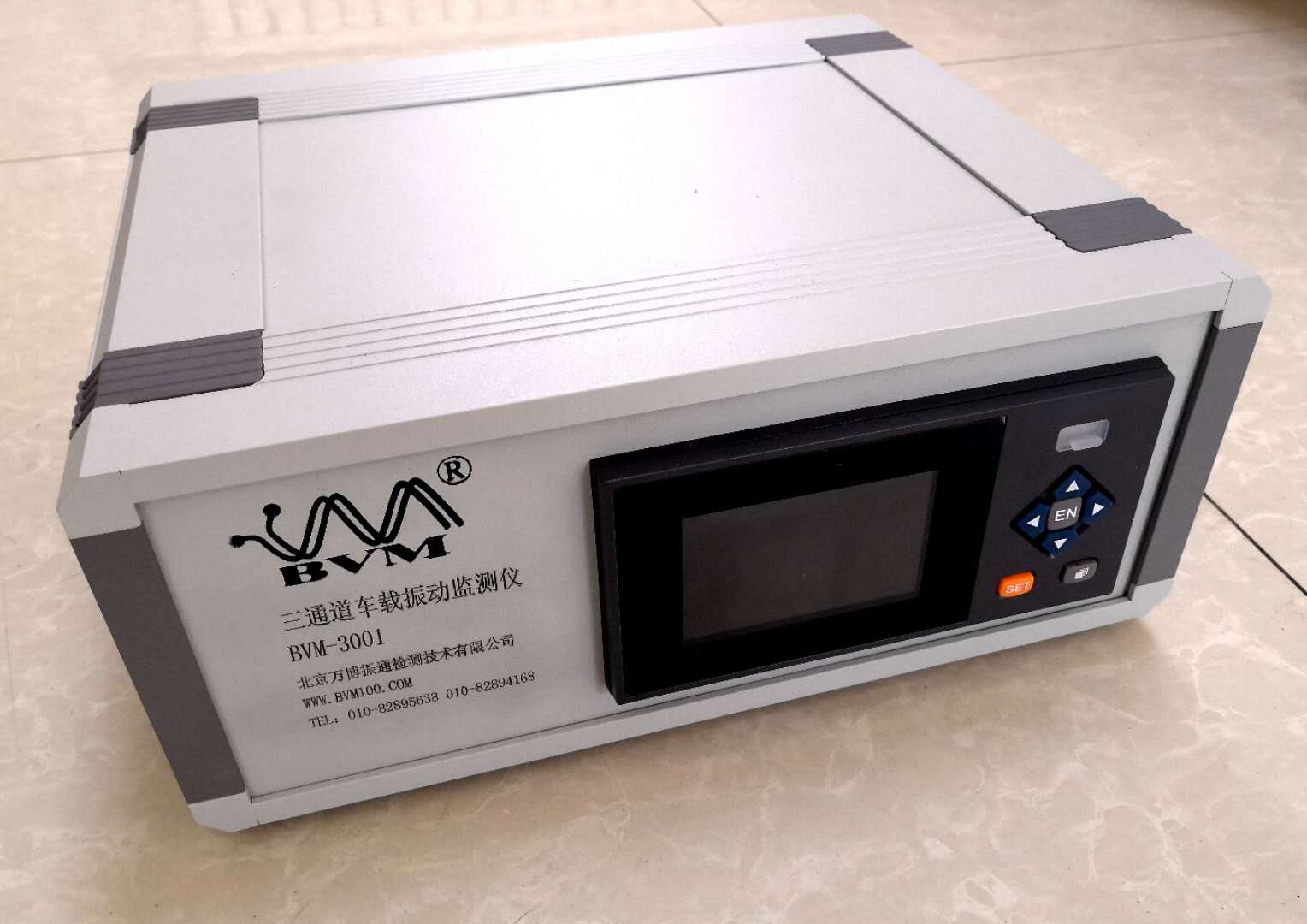

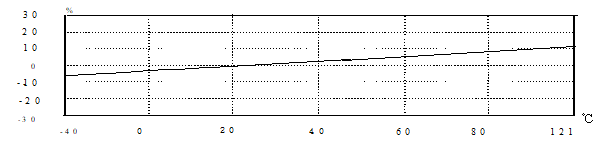

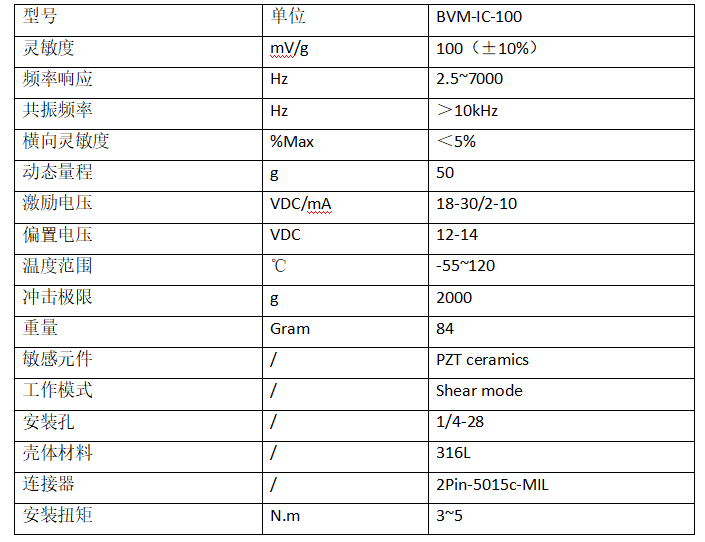

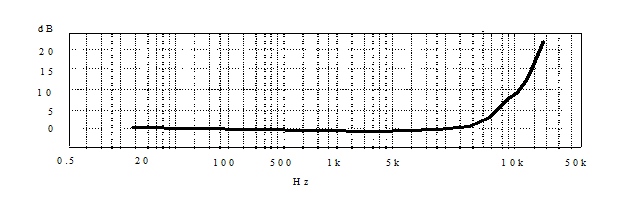

一、儀器功能介紹: 1、智能化數據采集記錄系統: 與各類傳感器變送器連接,可作為振動記錄儀、溫度記錄儀、濕度記錄儀、溫濕度記錄儀、電流記錄儀、電壓記錄儀、頻率記錄儀、轉速記錄儀、流量記錄儀、液位記錄儀、功率記錄儀等使用。用于振動、溫濕度、壓力、電流、電壓、液位等數據記錄,可顯示測量數值、曲線、棒形圖,并將記錄數據轉換成文本表格等形式導出。 1)、 5.6英寸TFT液晶彩色屏; 2)、全隔離萬能輸入,無需跳線器通過按鍵輸入選擇。直流電流:(4~20)mA,(0~10)mA,(0~20)mA;直流電壓: (1~5)V ,(0~5)V ;熱電阻:Pt100,Cu100,Cu50,BA1,BA2,G53;熱電偶:K,S,R,B,N,E,J,T ;及遠傳壓力表。(其它輸入信號或分度號需在訂貨時注明); 3)、 1~18通道萬能輸入,基本誤差±0.2%、16位A/D轉換器 4)、4GMB記錄內存,0.1秒~60分記錄間隔; 5)、U盤轉儲接口,將記錄數據通過U盤,考入計算機進行分析處理。 2、振動或溫度等參數變送功能: BVM-3001內置BVM-210型振動變送器,主要用于檢測大型運輸車運行過程中的振動,旋轉機械的絕對振動如機殼振動軸瓦振動機械振動等。監測由于動、靜設備的損壞等引起的振動變化。適用于不同類型的振動傳感器,如:壓電型加速度計、磁電型振動速度傳感器、渦流式振動位移傳感器變送器輸出振動的速度真有效值(兩線制4-20mA電流信號)和振動速度的動態波形。特別適合惡劣環境的長期狀態監測。可用于單回路多回路的儀表檢測、報警。也可用于PLC、DCS等大型工業生產和設備的連續監測與控制系統。 1)、測量范圍: 振動速度幅值(mm/s):0—200 振動位移峰峰值(mm):0—2000 振動加速度幅值(m/s2):0—200 2)、輸出:兩線制對應4~20mA,量程可調。 3)、頻率響應:5-11000Hz。 4)、工作溫度:-30~80℃。 5)、測試精度:5% 6)、輸出負載:<50W 7)、供電:DC20~30V 3、BVM-IC-100壓電加速度傳感器 BVM-IC-100壓電加速度傳感器按照CTC102進行設計制造,完全可以替代電荷式加速度傳感器使用。無活動部件,±4%靈敏度的誤差,可用于工業監控,抗干擾能力強,并且內置IEPE芯片,國際通用,100、500mV/g,為工業通用。 BVM-IC-100-3三向傳感器: 傳感器特點: 1. 剪切設計減少環境對信號的影響 2. 采用寬溫度系數的陶瓷材料 3. 高分辨率、低噪聲 4. 高性價比 傳感器性能: 頻響特性: 溫度特性: 二:功能簡介 1、該儀器可以幫助用戶快速建立設備監測系統,用戶通電安放傳感器,在無紙記錄儀顯示數值,通過U盤轉儲到電腦上,簡單設置即可完成歷史曲線和數據報表的監控工作。 2、雙通道振動輸入端口。 3、計算機顯示生動靈活。 4、歷史記錄長時間保存隨意調用。 5、可以擴展通道數。
三、主要技術指標 1、工作電壓:24VDC。 2、振動范圍(加速度):0—200m/s2。 3、系統精度:振動5%。 4、信號輸出:4—20mA。 5、測量通道:雙通道振動??筛鶕F場具體情況確定,一般可以有4*n通道,如特殊需求可以進一步擴展。
|
