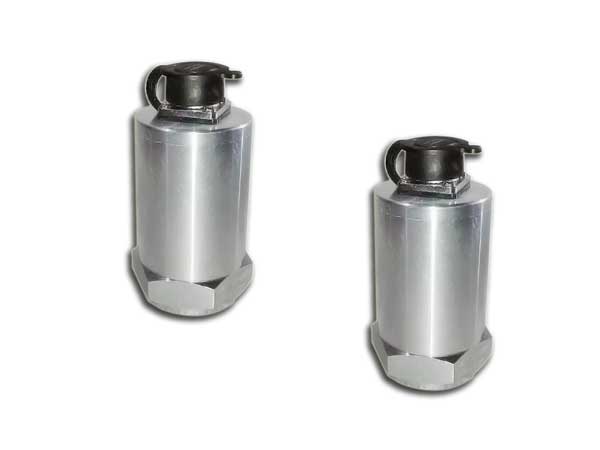

BVM-VT振動溫度組合變送器使用說明書一、概 述BVM-VT一體型振動變送器,融振動變送器、溫度變送器于一體。通過高精密集成電路將將速度峰值/有效值和溫度轉換為對應量程的4~20mA電流輸出;非常適用于連接到DCS、PLC及數據采集系統中等。提供最穩定的檢測電路,內置高溫沖擊保護,提供多種安裝螺紋,多種振動量程范圍,頻響特性優良,測量精度高,適用范圍廣,是風機、泵等旋轉機械振動、溫度監測的理想選擇。 二、技術規格1. 測量范圍:振動速度有效值(mm/s):0~20;溫度(℃):-40~200 2. 輸出:二線制對應4~20mA; 3. 頻率響應:5-1000Hz; 4. 工作溫度:-20~80°C; 5. 測試精度:5%; 6. 輸出負載:<500W; 7. 供電:DC20~30V 三、產品外觀
四、輸出振動速度有效值(mm/s)與輸出電流(mA)的對應關系:
溫度(℃)與輸出電流(mA)的對應關系:
五、接線及安裝方法圖3. 接線示意圖 接線說明:實際電纜線中,接24V的電纜線為紅色,接振動信號輸出為白色,接溫度信號輸出為綠色。 安裝說明:變送器安裝應與測振方向相同,且保持變送器底部和安裝平面接觸緊密。(安裝采用M8*1.25的頂絲固定) 六、注意事項1. 傳感器與被測物體之間應剛性緊密接觸,安裝牢固。 |
